Tobulėjant šiuolaikinėms krosnies technologijoms, didelio masto ir efektyvi aukštos temperatūros krosnies įranga ir kitos technologinės naujovės pateikė didesnius reikalavimus, susijusius su ugniai atsparių medžiagų veikimu ir gyvenimu krosnyje. Visų pirma, ugniai atsparių medžiagų ant krosnies stogo reikalavimai tampa vis didesni. Šiuo metu viršutinė krosnies struktūra naudoja du mūro metodus, vienas yra naudoti pleišto formos ugniai atsparias plytas arkinėms mūrams, o kita-naudoti ugniai atsparias liejimo elementus bendram surenkamosioms. Integruoto liejamo krosnies stogą riboja liejimo pobūdis, o pamušalo medžiagą lengva nulupti ar net griūti dideliais gabalėliais, tai daro įtaką bendram ugniai atsparios medžiagos tarnavimo laikui. Tuo pačiu metu liejimo pamušalo medžiagos statybos sąlygos yra aukštos, todėl ją reikia iškepti. Palyginti ilgas statybos laikas taip pat paveiks bendrą mūro konstrukcijos pažangą. Struktūra, naudojant ugniai atsparias ugniagesius, dažnai yra linkusios į nepagrįstą mūro struktūrą, netolygų stresą bendroje arkoje ir vietinių plytų kritimą ar griūtį. Pavyzdžiui, kai kurios problemos kyla bendroje šaudyklos krosnies arkos viršuje.
1:
Kaip pertraukiama krosnyje, maršrutinis krosnys turi lanksčios gamybos ir patogaus eksploatavimo savybes ir yra plačiai naudojamas; Paprastai šaudyklų krosnyje maksimali darbo temperatūra yra 1650 laipsnių -1750 laipsnis. Kylant temperatūrai, arkinės stogo plytos dėl karščio išsiplečia link dviejų krosnies kūno šoninės sienos galų. Centrinės arkos stogo plytos bus išspaustos nuo arkinių stogo plytų kairėje ir dešinėje pusėse, sudarant ekstruzijos įtempį, o centrinės plytos bus pakeltos į viršutinį izoliacijos sluoksnį; Kai krosnis sustabdoma ir atvėsinama, arkinės stogo plytos susitraukia link dviejų krosnies kūno galų, o dėl gravitacijos krito arkinio stogo centrinės plytos. Tuo pačiu metu juos ištrauks arkinės stogo plytos kairėje ir dešinėje pusėse, sudarydami tempimo įtempį; Šaudyklės krosnyje dažnai valdoma su pertrūkiais, o centrinės arkinio stogo plytos ilgą laiką yra šiluminės išsiplėtimo ir susitraukimo būsenoje. Gniuždomasis įtempis ir tempimo įtempis pakartotinai veikia, o centrinės plytos pakartotinai pakeliamos ir numetamos. Kai įtempis tam tikru mastu kaupiasi, įtrūkimai atsiranda tol, kol jie nesulaužys, todėl arklios stogo plytos nukrito, taigi centrinės arkinio stogo plytos turi turėti aukštesnes gniuždymo ir tempimo savybes.
2. Šaudyklės krosnies plokštumos struktūros skliauto plytos

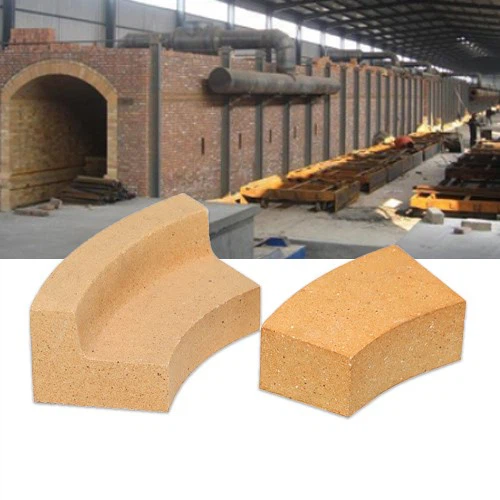

Šiuo metu šaudyklos krosnys paprastai naudoja aliuminio oksido tuščiavidurius rutulines plytas skliautams, kurie yra lengvi ir dideli. Tačiau dabartinę skliauto struktūrą sudaro dvi dalys: arkos pėdų plytos ir plytos. Arkos pėdų plytos turi pasvirusią atraminį paviršių kaip integruota konstrukcinė plyta, tiesiogiai pastatyta ant krosnies korpuso ir abiejų pusių sienų kaip skliautų plytų atrama. „Vault“ plytos yra įmontuotos į tilto arkos formą keliomis pleišto formos plokščiomis plytomis, o du arkos galai yra palaikomi ant pasvirusio arkos pėdų plytų atraminio paviršiaus. Tokio tipo mūro su arkiniu viršutiniu paviršiumi labai rizikuoja, kad arkinė slystų žemyn, nes arkos pėdų plytos yra integruotos konstrukcinės plytos, tiesiogiai mūrinės ant sienos plytų paviršiaus. Horizontalioji kryptimi nėra išorinės jėgos, kad būtų galima apriboti jų anti-slidumą. Jie linkę būti išstumiami į išorę po horizontaliu arkos viršaus komponentu. Be to, arkos plytos išsiplės dėl šilumos aukštos temperatūros sąlygomis, o tai sustiprina arkos plytų suspaudimą ant arkos pėdų plytų, labai padidindama horizontalią arkos pėdų plytų trauką. Kai horizontali trauka yra didesnė už statinį trinties pasipriešinimą, būdingą arkos pėdų plytoms, arkos pėdų plytos slinks išilgai sienos plytų paviršiaus, todėl arka nuskendo ir įtrūkti. Tokiu būdu bus prarasta ne tik didelis šilumos kiekis krosnyje, todėl padidės šilumos nuostoliai ir mažesnis šiluminis efektyvumas, bet ir tada, kai arkivyskupo plytų slidumas yra per didelis, ar arkos plytos kris, o sunkiais atvejais arka žlugs, rimtai paveikdama krosnies ir normalios gamybos tarnavimo laiką. Todėl šios arkos plytos plokštumos struktūra yra akivaizdžiai sugedusi ir neturi galimybės atsispirti horizontaliai traukai, kad ji neslydtų.
3: Šoninio slydimo ir ugniai atsparių plytų griūties sprendimai skliautiniame stoge
①Sreiks žalos, kurią sukelia aukštos temperatūros stresas. Centrinės skliauto plytos yra pakeistos sunkiomis plytomis, o ne aliuminio oksido tuščiaviduriais rutulinėmis plytomis, o kūno tankis padidėja iki daugiau nei 2,9 kg/cm3, o gniuždomoji stiprumas kambario temperatūroje padidėja nuo 10MPa iki daugiau nei 100MPa. Aukštos temperatūros našumas yra labai pagerintas, o tai labai pagerina skliauto centrinės plytų gniuždomąjį ir tempimą ir sumažina skliauto centrinės plytų lūžius dėl streso. Sunkiosios plytos taip pat yra pleišto formos plytos su didesniu viršutiniu galu ir mažesniu apatiniu galu. Storio skirtumas tarp didelio ir mažo galo yra ne mažesnis kaip 10 mm. Gulėdami sunkios plytos yra sausos tarp skliautuotų plytų, esančių gretimoje pusėje; Didelės abiejų plytų galvos yra užrakintos, kad užtikrintų, jog jos nenukrenta dėl gravitacijos; Tarp dviejų plytų dalių paliekamas tarpas, o tarpo plotis yra 1-2 mm, sudarant sausą siūlės diržą vertikaliai, einantį per skliauto centrą. ② Varšių plytų stumdymo šoninis sprendimas yra pakeisti skliauto pleišto plytų plokštumos struktūrą į „Mortie“ ir „Tenon“ sujungimo metodą. Plytos glotnos yra sujungtos per pusapvaliines išsikišimus ir pusapvalio griovelius. Tai gali užtikrinti gerą skliauto ryšį ir sandarinimą, o konstrukcija yra stabili ir ilgą tarnavimo laiką.
